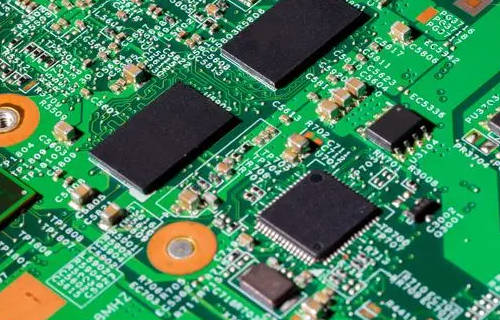

隨著電子技術的發展，PCBA（Printed Circuit Board Assembly）板在現代電子產品中的應用越來越廣泛。為了確保PCBA板的質量和可靠性，在生產過程中進行專業的檢測至關重要。本文將詳細介紹PCBA板檢測的相關內容，包括檢測項目、檢測范圍、檢測方法、檢測儀器等方面。

PCBA板檢測是確保電子產品質量的關鍵環節之一。PCBA板作為連接電子元器件與電路的基礎載體，其質量直接影響到整個產品的性能和穩定性。通過科學、精準的檢測手段，可以有效地發現潛在問題，減少不良品率，降低生產成本，提高產品的市場競爭力。

檢測項目

PCBA板檢測項目通常涵蓋了從生產流程到最終產品的多個方面，主要包括以下幾個方面：

• 外觀檢查：這是最基礎的檢測項目，目的是檢查PCBA板表面是否有明顯的瑕疵，如焊點缺陷、元器件位置偏移、元器件損壞等。
• 電氣性能測試：包括檢查PCBA板的電路連接是否正確，電氣性能是否符合設計要求，確保每個電路路徑的通斷性。
• 功能測試：模擬實際工作環境下的功能測試，確保PCBA板能夠在不同的工作條件下正常運行，檢測其工作頻率、信號質量等關鍵指標。
• 環境適應性測試：檢查PCBA板在不同的溫濕度、震動等環境條件下的穩定性，確保產品在各種復雜環境下不會出現故障。
• 可靠性測試：通過一系列極限條件下的測試，評估PCBA板的耐久性和使用壽命，如高溫、高濕、老化等條件測試。

檢測范圍

PCBA板的檢測范圍涵蓋了整個產品從設計到生產的多個階段，具體可分為以下幾個階段：

• 設計階段：設計階段的檢測主要集中在原理圖、電路板布局、元器件選型等方面，通過電氣仿真和設計驗證，減少后期生產中的問題。
• 生產前檢測：主要對PCB板的制造質量進行檢查，包括PCB的尺寸、公差、焊盤尺寸等是否符合設計要求。
• SMT生產階段：在SMT（表面貼裝技術）階段，需要對貼片元器件的安裝情況進行檢查，確保元器件的放置位置、方向正確。
• 回流焊后檢測：回流焊接是PCBA板生產中的關鍵工序，檢測內容包括焊接質量、焊點形狀、無鉛焊接質量等。
• 最終檢測：在PCBA板裝配完成后，進行綜合性檢測，包括外觀檢查、電氣性能測試、功能測試和環境適應性測試等。

檢測方法

PCBA板的檢測方法可以分為以下幾類：

1. 目視檢查

目視檢查是最基本的檢測方法，主要通過人工目視檢查PCBA板的外觀質量。這種方法主要用于發現板面上的明顯缺陷，如元器件錯位、焊點虛焊、短路、斷路等問題。

2. 自動光學檢測（AOI）

自動光學檢測（AOI）是利用高分辨率攝像頭和圖像處理技術對PCBA板進行自動化的視覺檢查。AOI能夠快速、精準地檢測出焊接質量、元器件位置、引腳狀態等方面的問題，適用于大批量生產。

3. X射線檢測（X-ray）

X射線檢測主要用于檢測焊接不良，如PCB內部的隱藏焊點和BGA（Ball Grid Array）焊點的質量。通過X射線透視，可以看到焊點是否存在空洞、橋連或虛焊等問題。

4. 失效模式與效應分析（FMEA）

FMEA是通過對PCBA的各個部件進行失效分析，評估每個部件可能出現的故障及其對整體功能的影響。該方法可以有效識別潛在的故障模式，提前進行優化。

5. 電氣測試

電氣測試是對PCBA板的電氣性能進行驗證，確保電路的連接性和電氣功能的正常。常見的電氣測試方法包括通斷測試、短路測試、開路測試等。

6. 功能測試

功能測試是通過模擬PCBA板在實際工作條件下的使用，驗證其是否能夠完成預定的功能。此測試通常包括電源啟動、信號輸出、控制功能等方面的驗證。

7. 環境適應性測試

為了評估PCBA板在不同環境條件下的性能，常常進行環境適應性測試，如溫度循環、濕熱測試、振動測試等，以確保PCBA能夠在極端環境下可靠工作。

檢測儀器與設備

PCBA板檢測過程中，采用了多種專業的儀器和設備來確保檢測的精確性和可靠性。以下是常用的檢測儀器和設備：

1. 自動光學檢測儀（AOI）

AOI是自動化檢測中最常見的儀器，它利用高清攝像頭對PCBA進行掃描，通過圖像處理算法對每個元器件、焊點進行比對和分析，自動識別缺陷。

2. X射線檢測儀（X-ray）

X射線檢測儀能夠透視PCBA內部結構，尤其適用于檢測BGA焊點和內部連接情況，能夠有效發現肉眼無法察覺的隱患。

3. 在線電氣測試儀（ICT）

ICT（In-Circuit Test）儀器能夠?qū)CBA板上的電氣連接進行全面測試，檢查各個元器件的電氣特性，確保電路的連通性和功能的正常。

4. 環境測試箱

環境測試箱用于模擬不同的環境條件，如高溫、高濕、低溫等，來測試PCBA板在極限條件下的穩定性和耐久性。

5. 功能測試平臺

功能測試平臺能夠模擬實際應用場景，對PCBA板的功能進行驗證，確保其在實際使用中的可靠性。

PCBA板作為現代電子產品的重要組成部分，其質量直接影響到產品的性能和穩定性。通過科學、精準的檢測手段，能夠在各個生產階段發現潛在問題，保證PCBA板的質量和可靠性。隨著電子技術的發展，檢測方法和儀器也不斷升級，第三方檢測機構在確保PCBA板質量方面的作用愈發重要。未來，隨著技術的進步，PCBA板的檢測將更加高效、智能，推動電子產品質量的不斷提升。
